西部慧谷全廠信息化控制系統架構
一、鍋爐DCS控制系統
1、輔機控制：
鼓風機、引風機、二次風機、循環泵、補水泵、爐排、分層給煤，均煤器、注油泵等，變頻器選用國際知名品牌ABB的ACS800系列和ACS510系列。所有的控制均為三地控制，使用方便、安全、可靠。
2、現場儀表測點：
鍋爐出水流量/溫度、進水溫度、爐膛出口溫度、爐膛溫度、三層旗式受熱面出口煙溫、后拱溫度、風室風溫、鼓/引風機電機溫度；鍋爐進/出口水壓、爐膛負壓、風室風壓、三層旗式受熱面出口壓力、爐膛出口負壓；煙氣含氧量、鍋爐出口煙氣含氧量、煤耗量、鍋爐出/入口電動調節閥等。
3、系統基本的報警、聯鎖、停爐保護功能
設備故障報警
測點超限報警
循環泵聯鎖保護
停爐保護
二、鍋爐能效管控系統ZG2000
鍋爐能效管控系統ZG2000通過智能控制算法實時跟蹤鍋爐負荷變化，使鍋爐運行時刻保持最佳的“空/燃比”，有效地提高鍋爐運行效率，節能降耗，相同工況下可比人工操作節約燃煤3%～5%。鍋爐能效管控系統主要優點：
可減少固態及氣態不完全燃燒損失,節省煤耗和電耗；
可減少排煙熱損失，提高鍋爐熱效率；
可減少煙氣中煙塵、氮氧化物等的排放；
可消除過度供熱和供熱不足，減少無謂熱浪費；
提高鍋爐運行管理水平；
支持遠程監控，可通過手機或電腦對鍋爐進行遠程查看。

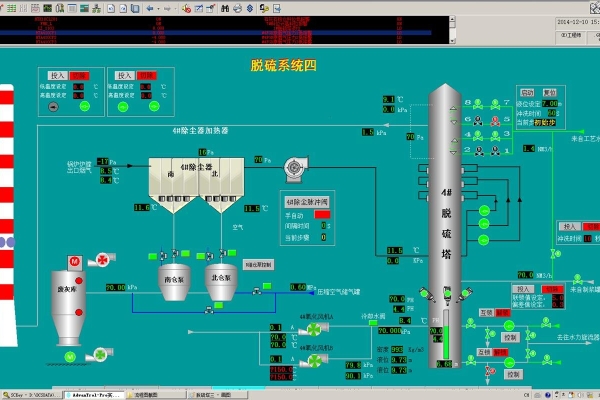

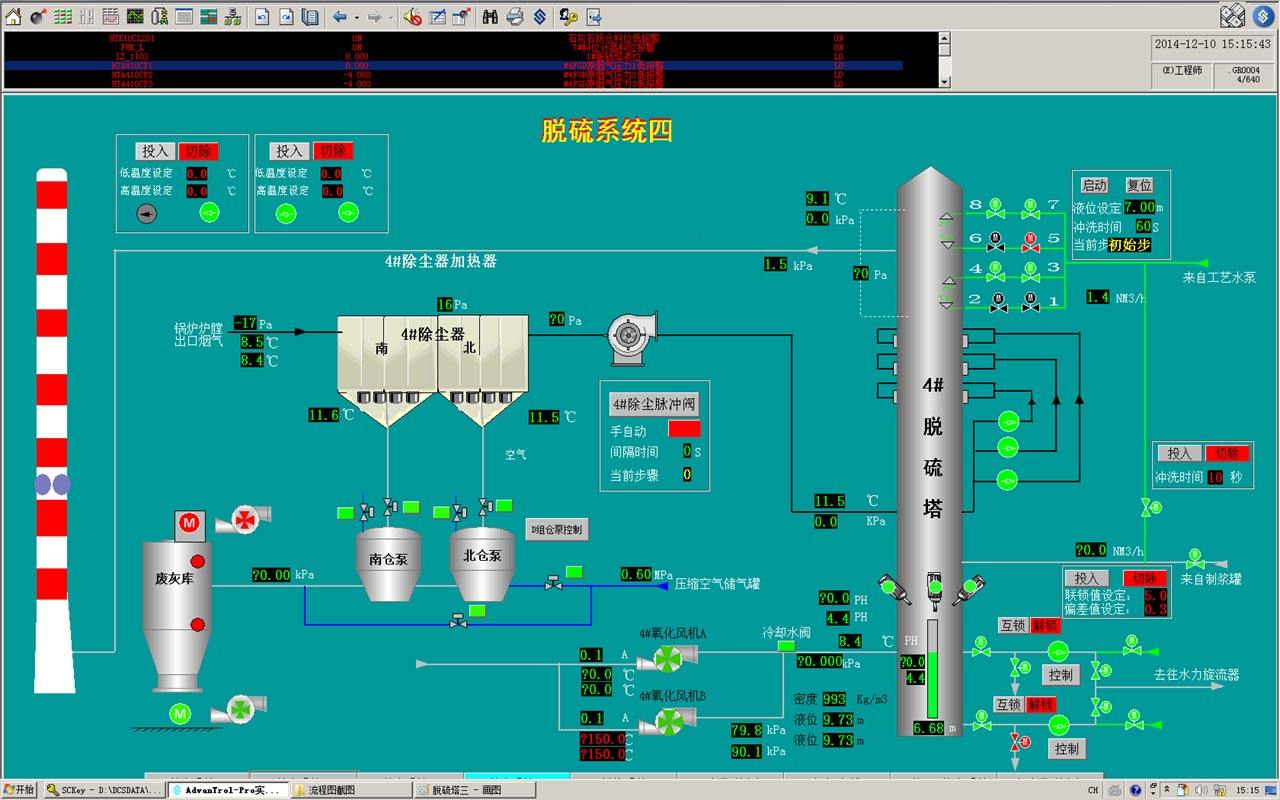

三、脫硫DCS控制系統
本脫硫控制系統的輔機控制柜、一次儀表、二次儀表、DCS控制系統均由我公司設計、調試。
1、脫硫控制系統包括：
制漿系統
除霧噴淋系統
氧化風機控制系統
石膏泵及氣動閥順控
石灰石漿液系統
除塵系統
工藝水、事故漿液系統
回收水系統
2、除塵控制系統包括：
脈沖電磁閥；
電加熱器；
3、系統的輔機包括：
循環泵、石膏排除泵、氧化風機、水泵、攪拌器、石灰石漿液泵、真空泵、脫水機等，選用的軟啟動器控制，所有的控制均為三地控制。
四、脫硝控制系統
我公司與西安交通大學能動學院聯合研發設計的低氮燃燒技術，由空氣分級燃燒、煙氣再循環和脫硝控制系統三個板塊組成，是一種主動降低NOx生成的技術，不添加還原劑、不使用催化劑，在燃燒中將NOx還原，生成N2，從而減少NOx的排放；脫硝控制系統保證鍋爐燃燒過程中脫硝的穩定、達標運行，實現節能和減排的雙重目標。
低氮燃燒工藝簡單、投資成本低、占地面積小、沒有副產物，結合先進的脫硝控制技術，能實現鍋爐節能和減排的雙重目標。項目實施運行以來，低氮燃燒脫硝的經濟高效得到了業主們和驗收專家組的認可，是適合國情、極具競爭力的NOx脫除技術。
在氮氧化物控制技術中，低氮燃燒技術是應用廣泛的措施，即使采用煙氣脫硝技術，仍可以用它來降低脫硝裝置入口的NOx濃度，從而節省運行費用。
